Задняя оптика. Первый этап - фотошоп.

[Mark Hugo]

В связи с отсутствием интересной (на мой взгляд) альтернативой задней оптики, я решил сделать ее сам.
Пока только фото наброски, дабы чтоб было нагляднее. Вообщем моё решение:
http://depositfiles.com/files/3oyicdy24
Интересно ваше мнение



[RUTR]

фотки луче заливать на www.radikal.ru



[iRaCeR]

В связи с отсутствием интересной (на мой взгляд) альтернативой задней оптики, я решил сделать ее сам.
Пока только фото наброски, дабы чтоб было нагляднее. Вообщем моё решение:
http://depositfiles.com/files/3oyicdy24
Интересно ваше мнение

Неплохо ИМХО полоски габаритов логичнее сделать симметричными: либо по одной полоске на каждую секцию, либо по две. В текущем варианте секции не смотрятся как единое целое. В остальном недурственно.

фотки луче заливать на http://www.radikal.ru

Там слайд-шоу, всунутое в видеофайл.



[t0ha]

ну так .. в жизни наверное будет интереснее
главное не обычно -)
думаю стоит воплотить!
2 iRaCeR с симетричностью согласен!
пускай будет габаритов две полоски а стопов три -)
2 Mark Hugo - выложи на ютуб или еще куда - так никто качать не станет



[Mark Hugo]

ИМХО полоски габаритов логичнее сделать симметричными

Тоже вариант. Надо будет посмотреть.

2 Mark Hugo - выложи на ютуб или еще куда - так никто качать не станет

Я понимаю, что качать напрягает. Но пока неохота на всеобщее обозрене выкладывать



[Mark Hugo]

Ссылка на Ютуб:
Q2rRZtEtyKg



[Mark Hugo]

Всвязи нехватки денег и отсутствия времени (в основном денег ) дело идет ооочень медленно
Пока только просчитал примерное количество светодиодов и немного изменил рисунок

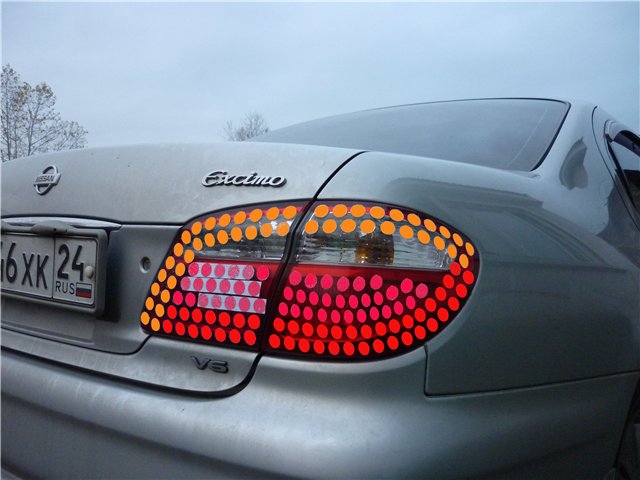

Красным цветом обозначен габарит. Розовым - тормоз. Незакрашенная часть - задний ход.



[rulik]

Я бы габариты и поворотник местами поменял. На габаритах были бы бровки, и поворотник интуитивно будет лучше глазом восприниматься.



[cefs]

Петя сколько пива выпил енти ораньжевые хреновины сам понимаешь...... А если по смыслу мы с тобой лучше замутим))))))))))))))))))))))))))))))))))))))))))))))))))))))))))))))))))))))))))))))))))))))))))))))))))))))))))))))))))))



[Mark Hugo]

Я бы габариты и поворотник местами поменял

Интересный ход мыслей. На практике можно будет попробовать.

На габаритах были бы бровки,

По плану никаких бровок не будет - стекло хочу переделать, на полностью прозрачное. А в идеале - слегка тонированное в цвет кузова (ну если конечно яркость диодов позволит)

Петя сколько пива выпил енти ораньжевые хреновины сам понимаешь...... А если по смыслу мы с тобой лучше замутим))))))))))))))))))))))))))))))))))))))))))))))))))))))))))))))))))))))))))))))))))))))))))))))))))))))))))))))))))))

Немного, литра два ну чего ты до цвета докапался то, это же так, для наглядности
Ага, мы то замутим, только кофе хлещим в гараже)))))))



[DAKalimov]

Я тоже приступил к замене на светодиоды, только я не буду делать всякие рисунки. Просто равномерно замощу поверхность таким количеством диодов, чтобы получить аналогичные показатели светового потока как от лампы накаливания. Габариты и тормоз будут совмещены, просто при включении габаритов будет задаваться слабый ток на светодиодные цепочки, а при нажатии на тормоз будет добавляться нужный для нормального свечения ток. Все диоды - 5-ти кристальные на ток 100 мА, диаметр колбы 10мм. Как сделаю - размещу что получилось.



[Mark Hugo]

Габариты и тормоз будут совмещены, просто при включении габаритов будет задаваться слабый ток на светодиодные цепочки, а при нажатии на тормоз будет добавляться нужный для нормального свечения ток

Я как понимаю, ты будешь использовать еще обычные диоды?



[DAKalimov]

Что вы понимаете под обычными? Сверхъяркие пятикристальные диоды на 100 мА каждый.
Белые:
http://cgi.ebay.com/ws/eBayISAPI.dll?Vi ... K:MEWNX:IT
Красные:
http://cgi.ebay.com/ws/eBayISAPI.dll?Vi ... K:MEWNX:IT
Оранжевые:
http://cgi.ebay.com/ws/eBayISAPI.dll?Vi ... K:MEWNX:IT

В качестве стабилизатора тока будет микросхема LM317LZ.



[Mark Hugo]

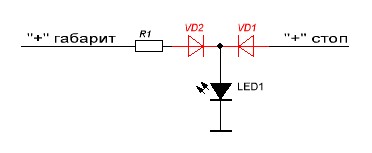

Нет, я не про светодиоды. А про само продключение. Представил что оно будет примерно такое:

Вот и подумал, не будет ли коротить. И не нужно ли воткнуть еще обычные диоды:



[Wagon]

На мой взгляд лучше подключить через стабилизатор тока,да и диоды лишними не будут 100%,толко продлят срок службы.



[DAKalimov]

Буду делать так

Схема на стабилизаторах является источником тока. Ток задается номиналами сопротивлений R1 и R2 по формуле 1.25/R. Максимальный ток для цепочки 100 мА, я ограничиваю на 90мА, чтобы увеличить долговечность. Габарит (R2) буду делать 25мА (четверть яркости стопаря), а R1 рассчитывается для тока 65мА, т.к. по закону кирхгофа, токи в узле суммируются, и на диоды пойдет максимальный ток в 90мА.



[Mark Hugo]

Буду делать так

Понятно. Но на схеме источник питания один. А в авто получается как бы два - контур габаритов и контур стопарей. У каждого свои рэлюшки прочее. Они не будут между собой конфликтовать данной схеме?



[DAKalimov]

В автомобиле тоже один источник питания ;-) АКБ+Генератор. Поэтому никаких конфликтов не будет.



[Mark Hugo]

В автомобиле тоже один источник питания ;-) АКБ+Генератор. Поэтому никаких конфликтов не будет.

Ну чтож, практически убедили Буду ждать фото-видео твоего варианта



[cefs]

А че то вошпэ не понимаю в этих квадратиках стрелочках одна надежда на тебя ПЕТЯ если буду делать придется тебя тревожить.
