Электрика ТАБЛИЦА ПРЕДОХРАНИТЕЛЕЙ А33

[Baralgin]

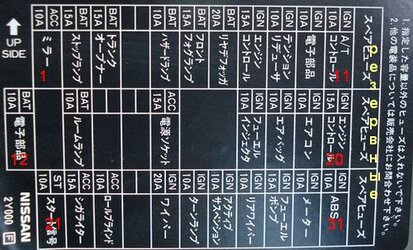

Кто силён в японском, окажите помощь в переводе моей таблички предохранителей.

Табличка от Максимы совсем непохожа на мою. В принципе, можно воспользоваться онлайновыми переводчиками, но как и в чём "распознать" азиатские козябрики не знаю. Кто постиг это, окажите помощь.
Если не трудно, заделайте её "ВАЖНОЙ".



[Вован]

Тоже ищу перевод,нигде нет. Была мысль методом тыка определить какой на что.



[Ganc]

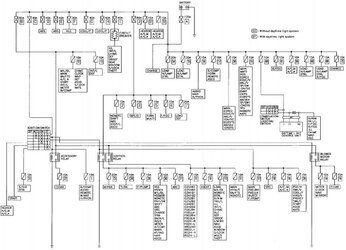

а что тыкать вот на английском из мануала, схема и назначение предохранителей А33:



[Baralgin]

Да эта картинка у меня уже есть. Но как она "налагается" на то, что у меня, не пойму. Потому и спрашиваю конкретную помощь.
Сей вопрос меня беспокоит по одной причине: после установки сингалки, перестал работать "автосвет" и регулировка яркости панели приборов. "Прозвон" тестером предохранителей ничего не дал, но есть пустые ячейки (4 штуки). Мастеровой божится, что в панель приборов не лазил и вообще, +12 при включении "автосвета", к панели выдаётся. При всём этом, при включении габаритов или ближнего, часы как положено притухают. Чё за фигня, не пойму.
PS: Если б был сейчас дома, в Питере, давно бы сдал на перевод эту фотку на пл. Восстания. Пара сотен рублей - и никакого гемора...



[Вован]

Мне кое что не понятно в этой таблице например почему там два прикуривателя?



[Ganc]

Да все правильно, только картинку прилагаемую вот так будет правильнее смотреть:..., нумерация слва, сверху.

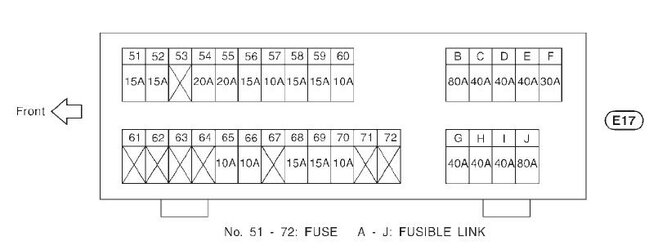

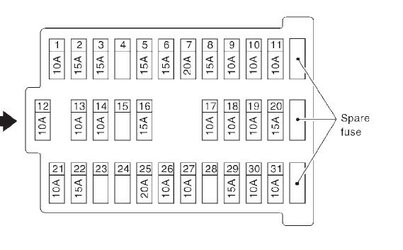

Расположение и нумерация предохранителей под капотом и в салоне:



[Ganc]

Мне кое что не понятно в этой таблице например почему там два прикуривателя?

Таблица - для "полной" комплектации. У меня второй прикуриватель и его реле не установлены, но если установить предохранитель и реле то над пепельницей (задней), имеется место для второго прикуривателя.



[Ganc]

Вот, конкретно не проверял, но кому интересно можете занятся проверить и дополнить таблицу...

Таблица предохранителей А33.
Расположенных в салоне.

1 – 10А
B/COMP Питание компа
AUDIO Питание магнитолы и т.д.
REMOTE MULTI REMOTE CONTROL SWITCH
W/ANT Питание антенны.
H/PHONE Питание штатного телефона.

2 – 15А
NONDTS Необнаруживаемые компоненты
SHIFT Система блокировки переключения передач АКП
ABS Лампа индикации АBS
STOP/L Стоп ламп питание.
ASCD Круиз контроль

3 – 15А
T&FLID Температура жидкоси

4

5 – 15А
TURN Аварийная сигнализация и её реле
MULTI Питание MULTI REMOTE CONTROL SWITCH

6 – 15А
F/FOG передние противотуманки

7 – 20А
LOAD Зарядка.
DEF Подогрев заднего стекла

8 – 15А
O2S B1-2 Лямбда зонд
O2H B1-2 Датчик нагрева катализатора
FUELRH Питание форсунок задних
FUELLH Питание форсунок передних
FRO2RH Передний правый датчик кислорода
FRO2LH Передний левый датчик кислорода

9 – 10А
HSEAT Подогрев сидений

10 – 10А
LOAD Зарядка.
MIL/DL Дистанционное открытие дверей
NONDTS Необнаруживаемые компоненты/позиции
DTRL Система включения света фар от темноты.
H/AIM Электрокорректор фар
TAIL/L Лампы заднего хода
ILL Подсветка приборов, кнопок, бардачка и дверей
INT/L Штурманские лампы(над головой)
CHINE Сигналки питание
HLC Омывателя фар питание
DEF Подогрев заднего стекла
SROOF Люк крыши
I/MIRR зеркала
NAVI Питание навигашки
ASCD Круиз контроля питание
WINDOW Питание стеклоподьёмников
S/LOCK Блокировка стартера
MULTI Многофункциональная система дистанционного управления
THEFT Питание реле блокировки зажигания от шт. сигнализации.


11 – 10А
MAIN Питание блока управления двигателем
VSSA/T Датчик скорости с АКПП
BA/FTS Датчик температуры жидкости АКП и источник питания ТСМ
NONDTC Необнаруживаемые компонеты/позиции

12 – 10А
MIL/DL Индикатор неисправности
MAIN Питание блока управления двигателем
BA/FTS Датчик температуры жидкости АКП
A/C. A Питание управления климатом
INT/L Штурманские лампы
METER Питание спидометра
B/COMP Питание компа
CHNE Звуковая сигнализация питание
CLOCK Питание часов
NAVI Питание навигашки
DEF Обогреватель заднего стекла
ASCD Питание круиз контроля
S/CLOCK питание часов
NATS Противоугонная система нисан

13 – 10А
INT/L Фонарь салона (При этом учитывать что модуль TCM управляющий функцией "вежливый свет" питается от 10, 12, и "I"-го пердохранителей, описание и схема в мануале EL-111)
Точечные светильники салона
Подсветка зеркал обоих козырьков
Ддверные светильники
Светильник богажника
DEF Питание обогревателя заднего стекла

14 – 10А
METER Питание спидометра
CLOCK Питание часов
NAVI Питание навигашки
MIROR Питание дверных зеркал

15

16 – 15А
CIGAR Прикуривателя питание

17 – 10А
MAIN Главный источник питания и цепь заземления
FUELRN
FUELLH
INJECT Питание форсунок
F/PUMP бензонасос

18 – 10А
SRS Подушки безопасности питание

19 – 10А
A/C,M Активация системы климатконтроля
A/C,A Управление климатом

20 – 15А
PGC/V Питание системы управления клапана продувки уголь. Филь.
SWL/V Подсветка стеклоподьёмников
COOL/F Вентиляторов охлаждения питание
VIAS/V Питание системы VIAS
PRGVLV Питание электроклапана продувки угольного фильтра
SWL/C Подсветка стеклоподьёмников
START Питание реле блокировки зажигания
ASCD
NATS Питание управления климатконтроля.
Противоугонная система нисан

21 – 10А
S/SIG
DTRL Подсветка прикуривателя
Питание света фар АВТО

22 – 15А
CIGAR Питание прикуривателя

23

24

25 – 20А
WIPER Питание стеклоочистителя

26 – 10А
TURN Указателей поворота питание

27

28

29 – 15А
F/PUMP Бензонасоса питание

30 – 10А
VSS Датчика скорости питание
VSSEN Сигнал с датчика скорости
MIL/DL Индикатор неисправности, разьём для тестера.
VSSMTR Измеритель датчика скорости автомобиля
NONDTC Необнаруживаемые компоненты
PNP/SW Выключатель положения парковка-нейтраль
SHIFT Питание реле блокировки зажигания шт. сигнализации
ABS Питание АВС
SRS Подушек безопасности системы питание
CHARGE Питание реле регулятора напряжения генратора
DTRL АВТО света фар
BACK/L Заднего хода фонарей питание
INT/L Лампы штурманские
METER Питание спидометра
B/COMP Питание компа
WARN Сигнальных ламп питание
AT/IND Индикатор АКП
NAVI Навигашки питание
ASCD Круиз контроля питание

31 - 10А
Система ABS



Предохранители подкапотного блока.
51 – 15А
HEATER НАГРЕВАТЕЛЬ
A/C.A Управление климатом
A/C.M Управление кондиционером

52 – 15А
HEATER
A/C.A нагреватель
управление климатом
A/C.M Управление кондиционером

53

54 – 20А
LOAD Сигнал нагрузки
H/LAMP Питание фар
DTRL Управление фарами АВТО

55 – 20А
LOAD Сигнал нагрузки
H/LAMP Лампы фар
DTRL Управление фарами АВТО

56 – 15А
AUDIO магнитола
NAVI навигашка
H/FONE телефон

57 – 10А
B/COMP компьютер
HORN звуковой сигнал
REMOTE модуль дистанционного управления ЦЗ
ASCD Круиз контроль

58 – 15
MAIN Главный источник питания ( реле экм)
AACVLV Регулятор хх
EGVC/V Электроклапан егр
IGN/SG Питание катушек зажигания
IGNSIS Питание реле системы зажигания

59 – 15А
MAIN Главный источник питания(реле главное)
MAFS Питание датчика расхода воздуха
POS Питание датчика положения коленвала
EGVC/V Питание клапана егр
AAC/V Питание регулятора хх
TR/SW Датчик рулевого.
EMNT
CKPS Датчик угла повороты коленвала
AACVLV Питание рхх
TR/SW1
IGNSYS Питание системы зажигания
TPS Датчик положения дросселя
NONDTC Необнаруживаемые компоненты
NATS
Противоугонка ниссан

60 – 10А
COMBINATION Комбинация
SWITCH Приборов
H/AIM Корректор фар
TAIL/L Габаритов питание
F/FOG Передние противотуманки
R/FOG Задние противотуманки
ILL подсветка
CHIME.NAVI Сигналка, навигашка
HLS Омыватель фар

61
62
63
64

65 – 10А
R/FOG Задние противотуманки

66 – 10А
A/C. M Управление кондиционером
A/C. A
Управлении климатом

67

68 – 15А
LOAD Сигнал нагрузки
H/LAMP Питание фар
DTRL Управление фарами АВТО

69 – 15А
LOAD Сигнал нагрузки
H/LAMP Питание фар
DTRL Управление фарами АВТО
R/FOG Задние противотуманки

70 – 10А
CHARGE
Система зарядки

71
72

А – 120А
Все источники питания.

B – 80А
12+13+22+8+9+10+11+14+15 Номера предохранителей имеющих питание от этого предохранителя

C – 40А
ЗАМОК ЗАЖИГАНИЯ+1+21

D – 40А
Система ABS

E – 40A
Система ABS

F – 30A
HLC омыватель

G – 40A
COOL/F Реле вентилятора радиатора

H – 40A
COOL/F Реле вентилятора радиатора

I – 40A
CIPCUIT
BREACEP прерыватель

J – 80A
2+3+5+6+7+25+26+29+30+31
Номера предохранителей имеющих питание от этого предохранителя



[Андрей_Сургут]

Серега респект!!!
Полезная инфа. Делаем важной.



[mind76]

Огромаднейшее спасибо за таблицу.



[zanoza]

я чё-то нифига понять не могу по таблицам.
У меня не работает свет в салоне (между козыряками и на потолке в середине салона), в бардачке есть свет. Где в итоге смотреть предохранитель, под капотом, или в салоне?



[Ganc]

13-й предохрон отвечает за все светильники. Подправил таблицу...



[zanoza]

13-й предохрон отвечает за все светильники. Подправил таблицу...

Рахмед за помощь



[zanoza]

Ganc
у меня предохранитель №13 вообще отсутсвует
всё некогда заехать в магазин купить предохранителей



[Павел Ю]

на 57 написано HORN и переведено как подогрев...
это не клаксон случаем???

если нет, то какой за клаксон отвечает???



[*-=FOX=-*]

Спасибо за схему, важное!!!



[Anonymous]

Ребята! Кто поможет?
перестала работать задняя метла после первых заморозков Кузов А33 После оттаивания та же ситуация
по идее должен на нее и задний омыватель отдельный предохранитель?
идет как опция не могу найти в описании
и схема в описании только на передние дворники



[EVGEN29]

спасибо очень небходимая штука



[NV-Cefiro]

Добрый день подскажите пожалуйста, где находится реле стартера на А33 2.5 , надеюсь на быструю помощь, машина стоит мертвая в чужом дворе



[alekom777]

Добрый день подскажите пожалуйста, где находится реле стартера на А33 2.5 , надеюсь на быструю помощь, машина стоит мертвая в чужом дворе

Втягивающее реле стартера на самом стартере
Посмотри предохранители.
плавкая вставка "С" на 40А под капотом.
предохранитель №20 на 15А в салоне.
